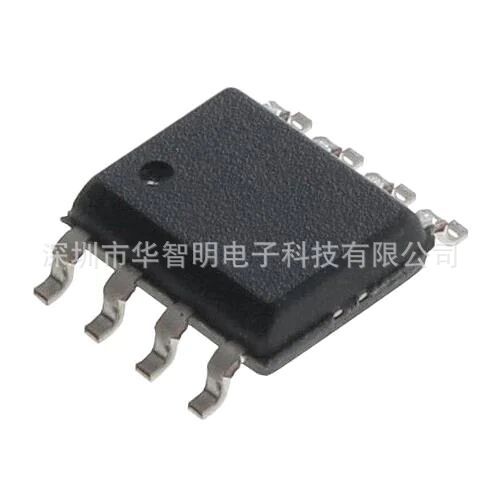

Youwang Utc3842e Ut3842 Sop-8 Bipolar Linear Circuit Current-mode...

• Brand: Youwang yw
• Power supply voltage: 500KHZ
• Specifications and models: Utc3842e

    UTC3842E双极型线性集成电路

     电流型脉宽调制(PWM)控制电路

★UTC3842是一离线式固定频率脉宽调制(PWM)控制电路， 它专门设计用于直流——直流变换器，外围使用元件很 少。该集成电路提供一个经过修调的振荡器，以保证精确 的占空比周期控制，一个温度补偿的基准电压源，高增益 的误差放大器，电流检测比较器和一个大电流的图腾(推挽) 输出，以适应于驱动功率MOSFET。内部保护线路包括欠 压关断(UVLO)和电流限 制功能。UTC3482的UVLO阈值为 16V开启,10V关闭，能在100%占空比周期内工作。



特点

★低启动电流

★最大占空比钳制

★带滞后特性的欠压关断功能

★工作频率可达500KHZ
