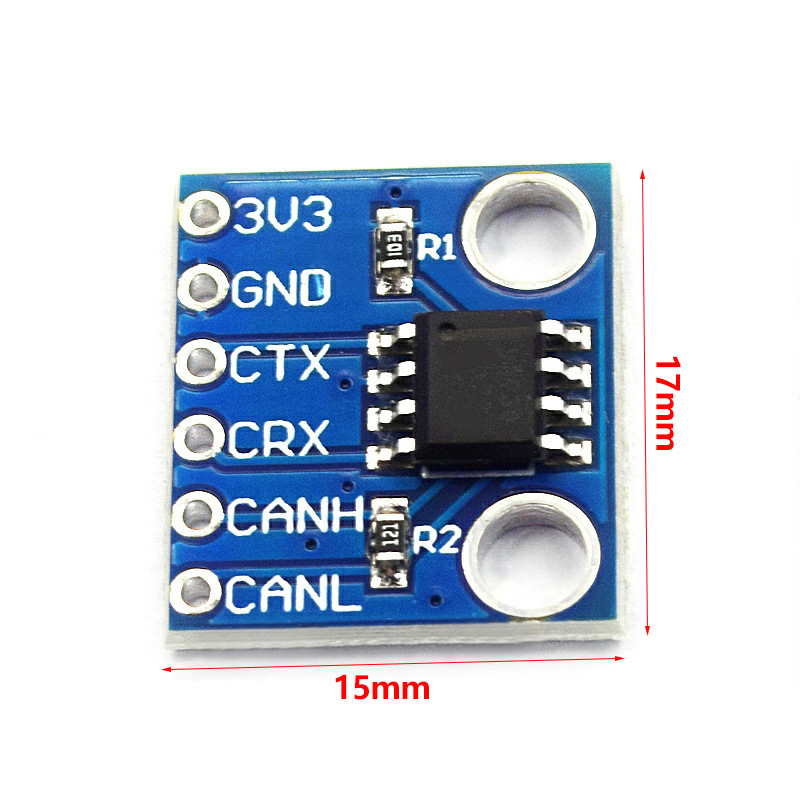

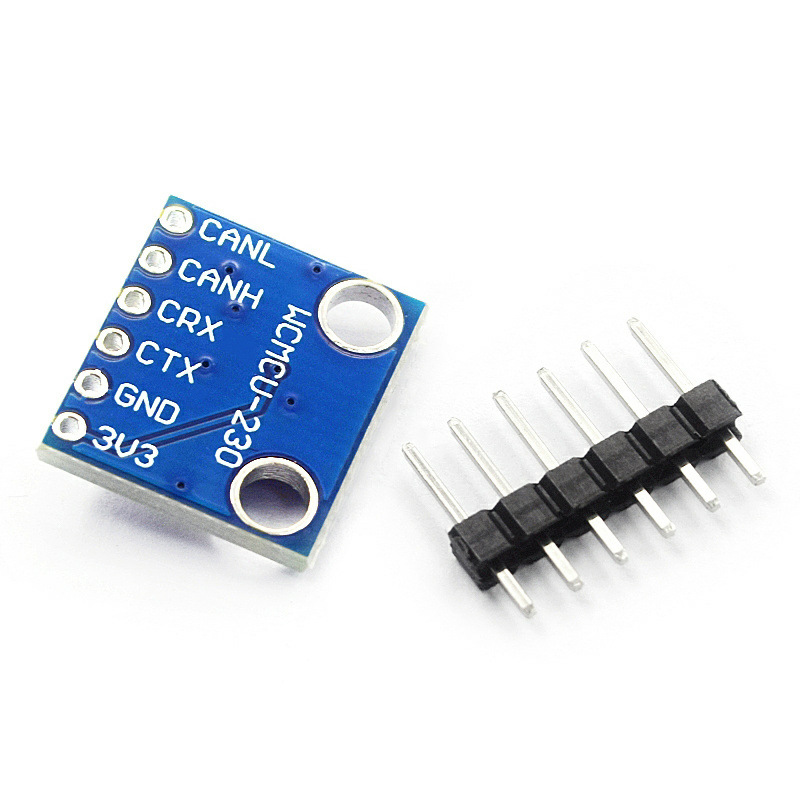

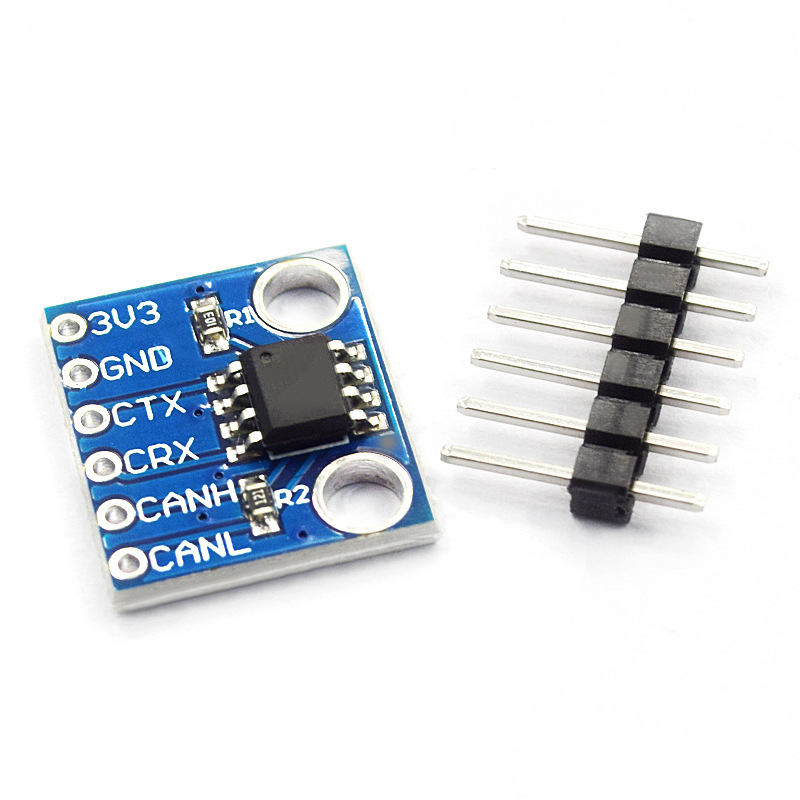

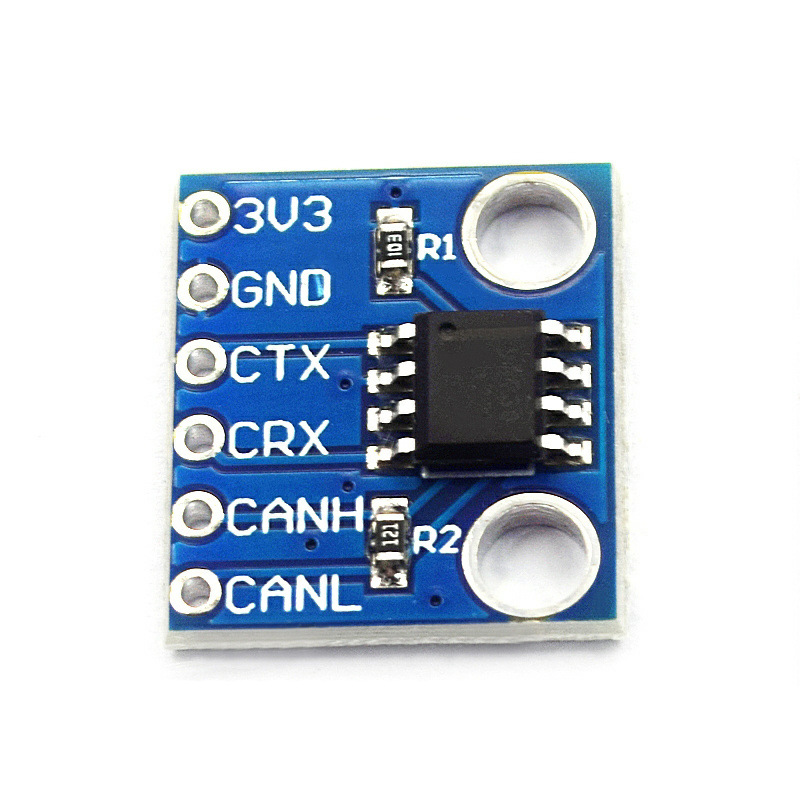

Mcu230 Bus Transceiver Sn65hvd230 Can Communication Module 230

• Brand: JAYOS
• Power supply voltage: Standard
• Specification model: SN65HVD230



模块型号：230

MCU-230 总线收发器 SN65HVD230 CAN通信模块

资料下载

https://pan.baidu.com/s/1zHMAI4WYeZEkNJ07xkalHQ

主要特点及引脚功能
SN65HVD230可用于较高干扰环境下。该器件在不同的速率下均有良好的收发能力，其主要特点如下：
完全兼容ISO11898标准；
高输入阻抗，允许120个节点；
低电流等待模式，典型电流为370μA；
信号传输速率可达1Mb/s；
具有热保护，开路失效保护功能；
具有抗瞬间干扰，保护总线的功能；
斜率控制，降低射频干扰（RFI）；
差分接收器，具有抗宽范围的共模干扰、电磁干扰（EMI）能力。

工作模式和控制逻辑
SN65HVD230具有高速、斜率和等待3种不同的工作模式。其工作模式控制可通过Rs控制引脚来实现。图2是SN65HVD230在CAN总线系统中的典型应用图。由图中能看出，CAN控制器的输出引脚Tx接到SN65HVD230的数据输入端D，可将此CAN节点发送的数据传送到CAN网络中；而CAN控制器的接收引脚Rx和SN65HVD230的数据输出端R相连，用于接收数据。SN65HVD230方式选择端口Rs通过跳线和一端接地的斜率电阻器连接，通过硬件方式可实现3种工作模式的选择，其中斜率电阻器为0～100kΩ的电位器。
