Dc Timing Second On-off Module/intermittent Power Supply On/off...

• Brand: JAYOS
• Power supply voltage: Standard
• Specification model: Dc timing second turn-off module

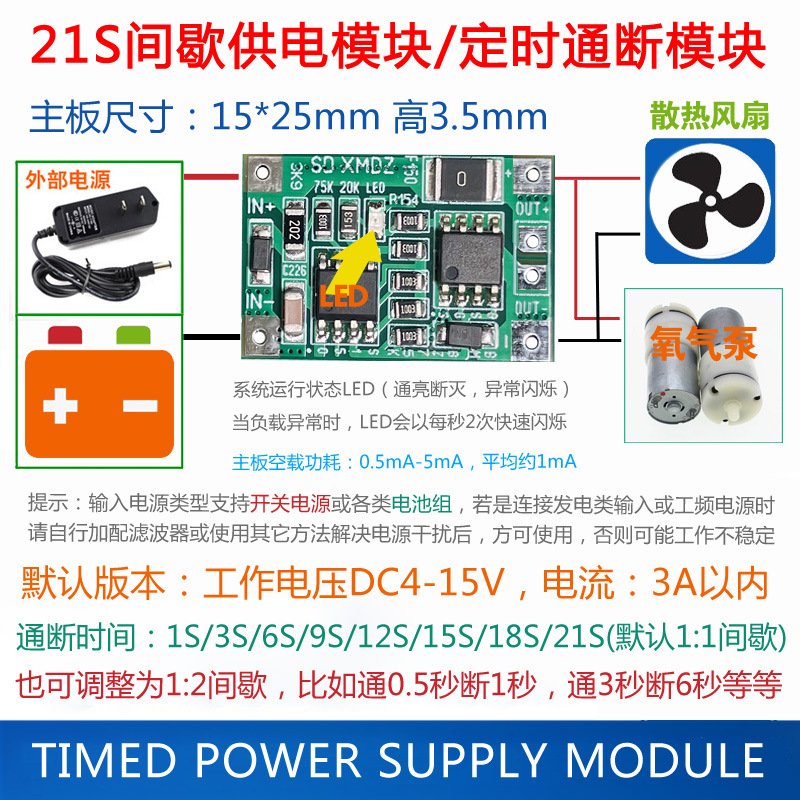

这是由定时重启模块改版而来的间歇供电模块，用于功率设备的风扇自动散热或微型喷泉、氧气泵间歇供电，可以提高氧气泵寿命，减少电能损耗，注意氧气泵是指小型鱼缸用的增氧机不是工业或医疗用的设备，请注意 不要搞错用途！

================================

关于工作电压：本产品是DC4-15V范围，建议输入5V以上，芯片击穿电压是大于17V时击穿，输入的电源要求稳定 并且干扰极低，否则会影响定时模块的稳定性，额定负载电流是3A-4A，看环境温度使用，环境温度不高时 可以用到4A ，瞬间负载电流耐5-6A，可以承受几秒钟，如果负载时间小于1秒钟 则可以承受10A左右的电流冲击，当然 在谈电流之前 您需要先确定您的线材可以承受多大电流，如果不能承受大电流，要么换粗线，要么就不要接大功率负载！

================================

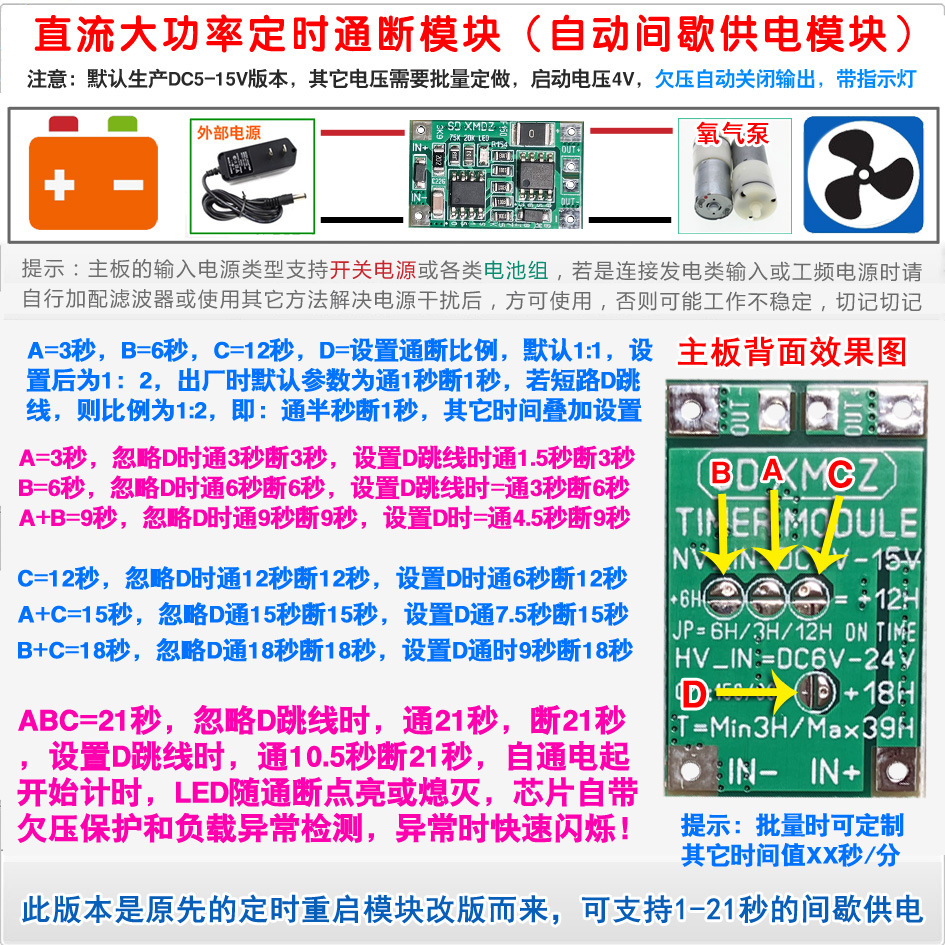

关于产品工作模式：本产品有两种工作模式，分别是1:1间歇模式和1:2间歇模式，其中1:1模式=开机xx秒 停机xx秒，开机和停机时间相同，1:2模式是开机xx*0.5秒 停机 xx秒，停机时间比开机时间大一倍，时间参数可以通过主板背面的跳线选择，默认是1:1模式，通电后 是通电1秒 停1秒钟，然后重复这个过程，若是短路主板背面的D跳线则运行模式会改为 通电0.5秒 停机1秒，然后重复这个过程！

================================

关于时间设置范围：1秒，3秒，6秒，9秒，12秒，15秒，18秒，21秒，等8种组合，开机时间可以设置为1:1或1:2

================================

关于输入电源：本产品需要纯净而稳定的电源当输入，如果您的电源存在干扰时 请在输入端预留口 并联一个 电解电容来过滤干扰，如果干扰很小时，并联一个几百微法的电容就行，如果干扰很重时 则需要并联数千微法的电容才能解决干扰，如果干扰不大时 尽量用小容量的电容吧！  提示：定时模块 启动电压 3.5-4V，工作电压5-15V ，欠压保护阀值3V-3.5V ，输入电压低于3V-3.5V时 模块自动断开负载！

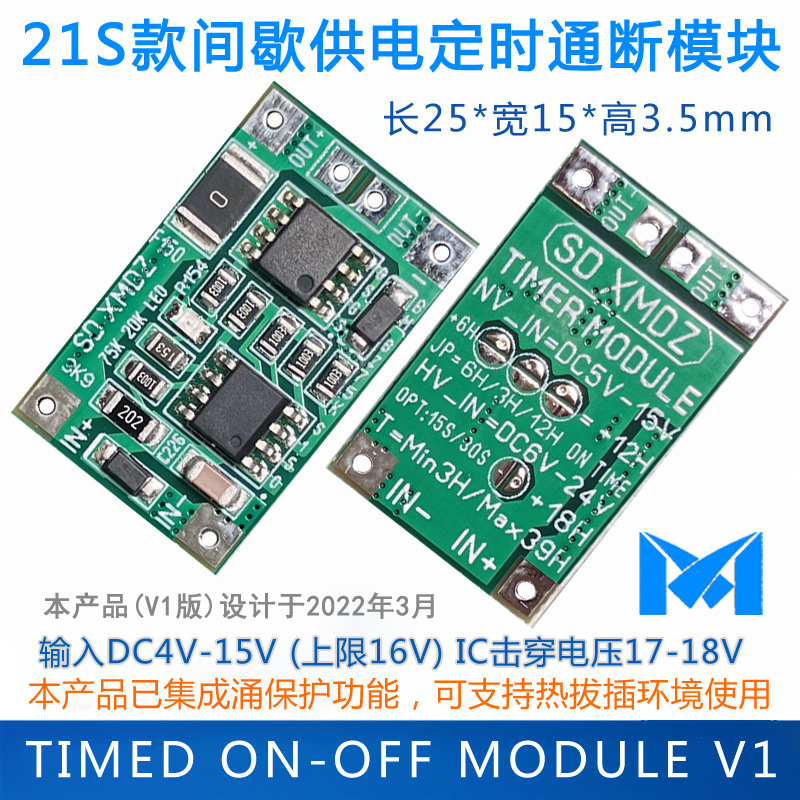

如果用户想更改工作电压时，可以更换主板左下角的1206 202电阻，更换为102电阻时，输入电压范围是4-9V，更换为201电阻时范围是3-5V

================================
