Six-digit Digital Clock Kit Electronic Clock Kit At89c2051 Diy Clock...
In Stock
₵22.62
MOQ: 1
Specification model
Estimated Shipping
Air Express
3–7 days
Air Normal
12–16 days
Sea Freight
50–60 days
Secure Payment
Encrypted payment via Hubtel.
C2G Managed Shipping
We handle procurement and direct shipping to Ghana.
Product Details & Specifications
- Brand: Jose
- Power supply voltage: 5
- Specification model: Electronic Clock Kit
套件参数：
供电电压：DC 5--12V（7V以上，中间四个LED才会亮）
推荐电压：DC 9V
工作电流：35mA（外接电源供电、自备）
待机电流：1.2 mA（备用电池供电）
备用电池：CR2032 (3V)

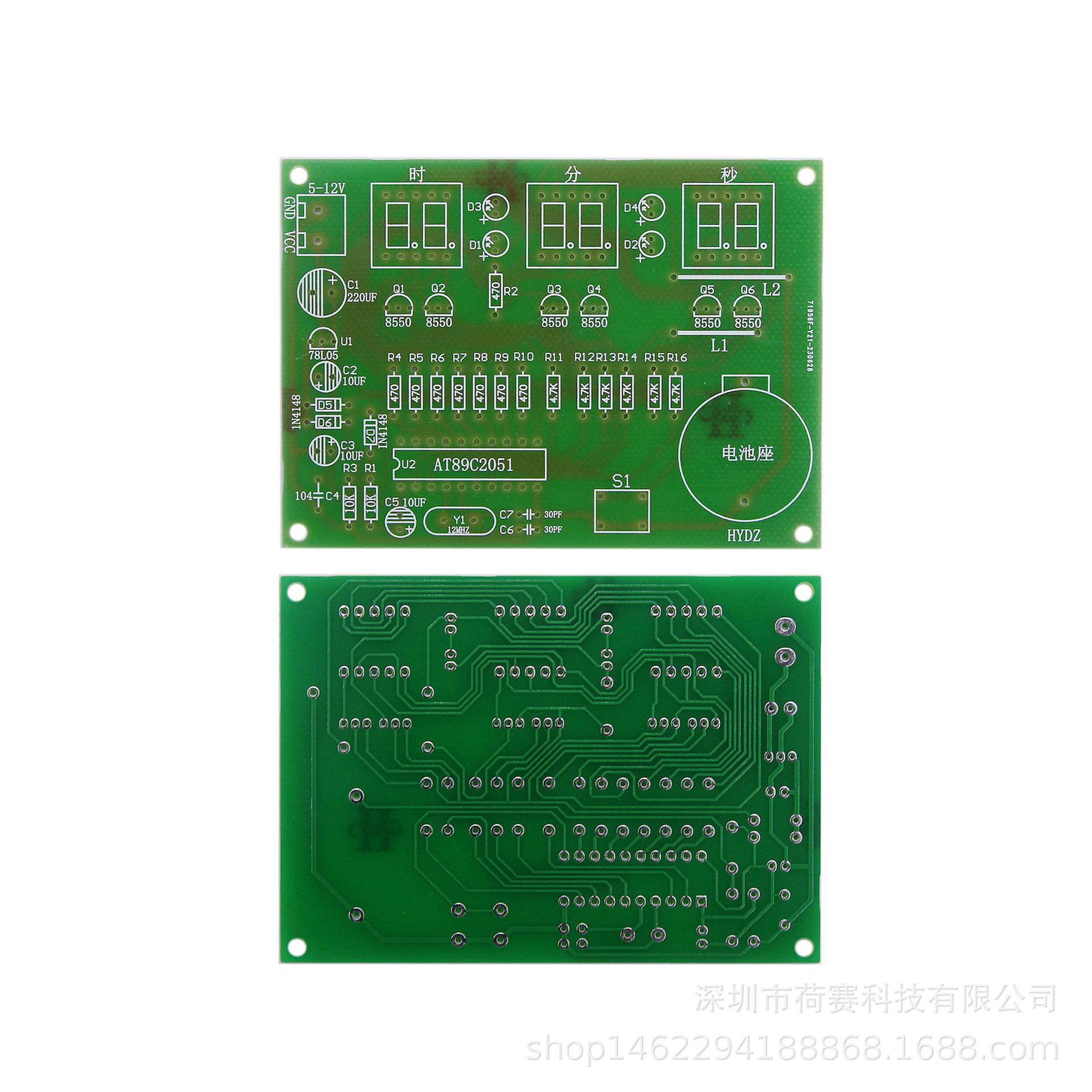

板的尺寸: 90MM*65MM
功能介绍：

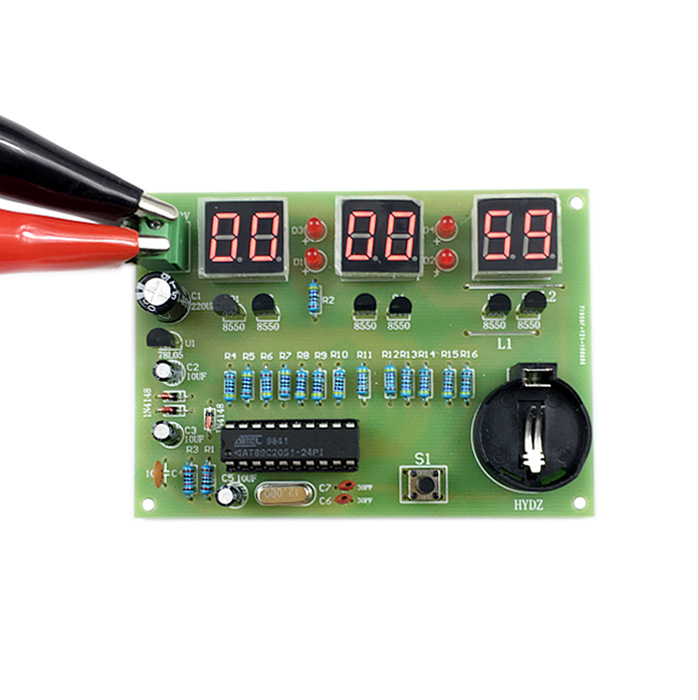

本套件使用3个二位数码管分别显示时间的时、分、秒，用两个小LED代替冒号进行间隔。使用的是单片机编程控制显示，利用定时器进行计时，精准度较高，可通过一个按键就可调节时间，还带有记忆电池，主电源断开了时间依然在走（数码管不显示）。具有实用性。
使用提醒：
数码管如显示不正常，请断开电源，拿掉备用电池，再重新装上后，通电即恢复正常。如果是长时间通主电源使用，请把R1电阻取下，也就是可以不焊接R1电阻，R1电阻的存在会给电池充电，长时间通电会不断给电池充电，这是不可充电电池，会充坏电池，导致重新通电会造成不能正常工作。偶尔的短时间通电显示时间可以焊接R1，可以偶尔给电池充充电保持电量。
使用说明：

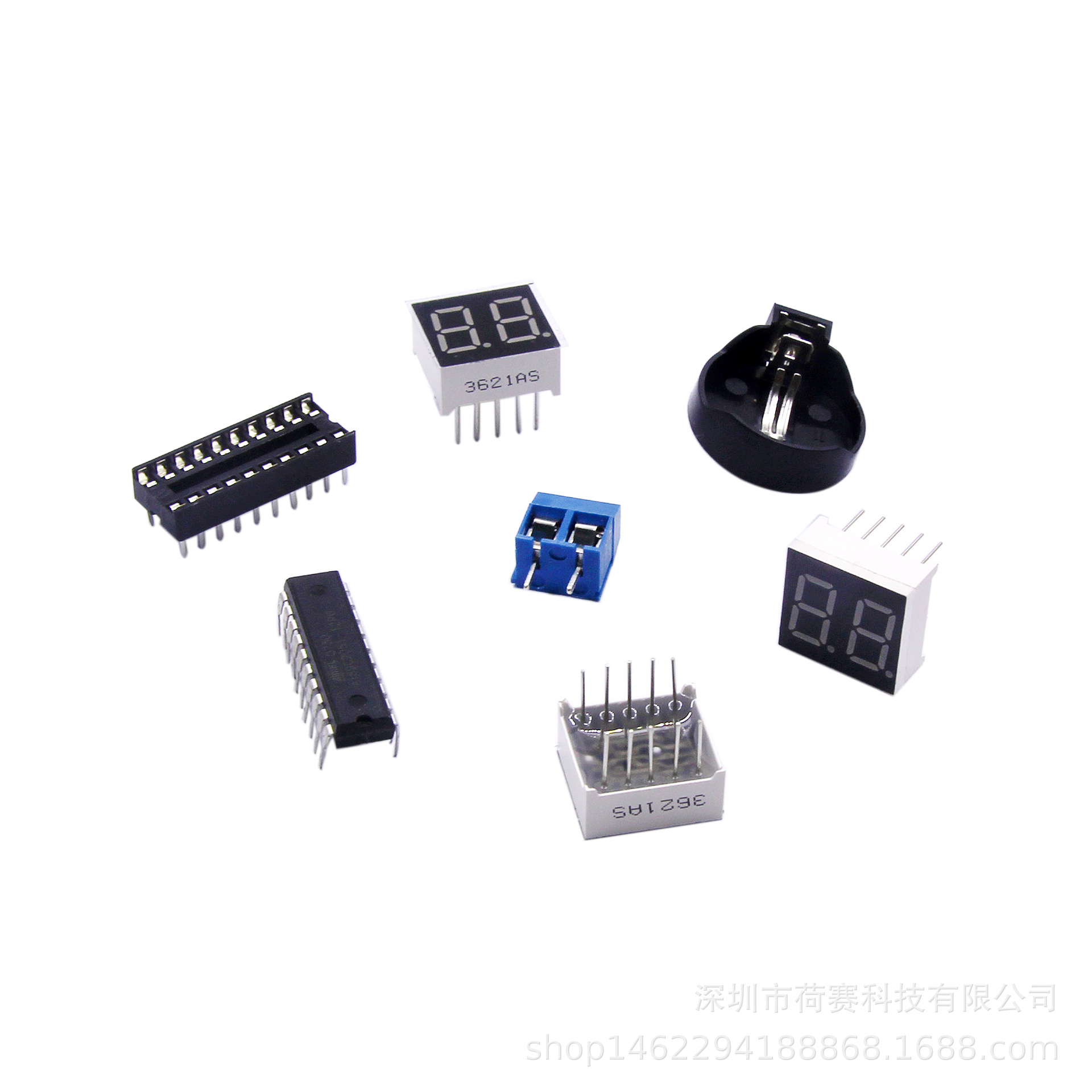

1、89C2051数字钟套件，控制芯片采用AT89C2051，数码管采用3只两位红色共阳型LED数码管，显示清晰亮度高，因为是扫描的显示方式，所以各个数码管的abcdefg各脚采用了总线并联，改动R4-R10的电阻值可以改变显示亮度。
2、S1按纽用于校准时间，按住2秒以上进入校准时间状态和退出，快速点触用于调节时间数值。
3、本电路又增加了一个3V的备用电池，停电时AT89C2051采用备用电池供电，时钟不会停止，但数码管不显示，来电后备用电池失去作用，AT89C2051采用外部电源供电，数码管正常显示。所以你可以加一个电源开关，外出时关闭电源，回来时再打，正常显示，达到节约用电的目的。
4、走时准确。
原理图：
