Tp4056 | 18650 Lithium Battery 3.7v 3.6v 4.2v Lithium Battery Charging...

• Brand: Xingkai electronics
• Power supply voltage: See detailed description
• Specifications and models: 18650 lithium battery 2-in-1 module micro interface

模块特点及参数:
输入端带有MICRO USB母座，可以直接用手机充电器来做输入给锂电池充电，

并且依然保留有输入电压接线焊点，可以非常方便的DIY

输入电压：5V

充电截止电压：4.2V ±1%
充电电流：1000mA

电池过放保护电压：2.5V

电池过流保护电流：3A

板子尺寸：2.6*1.7CM



使用方法：

注意：次接入电池时，可能OUT+和OUT-之间无电压输出，这时接入5V电压充一下电就可以激活保护电路了，电池从B+ B-上短开再接上的话也需要充一下电以激活保护电路。当使用手机充电器来做输入时注意充电器必须要能输出1A或以上的，不然可能会不能正常充电

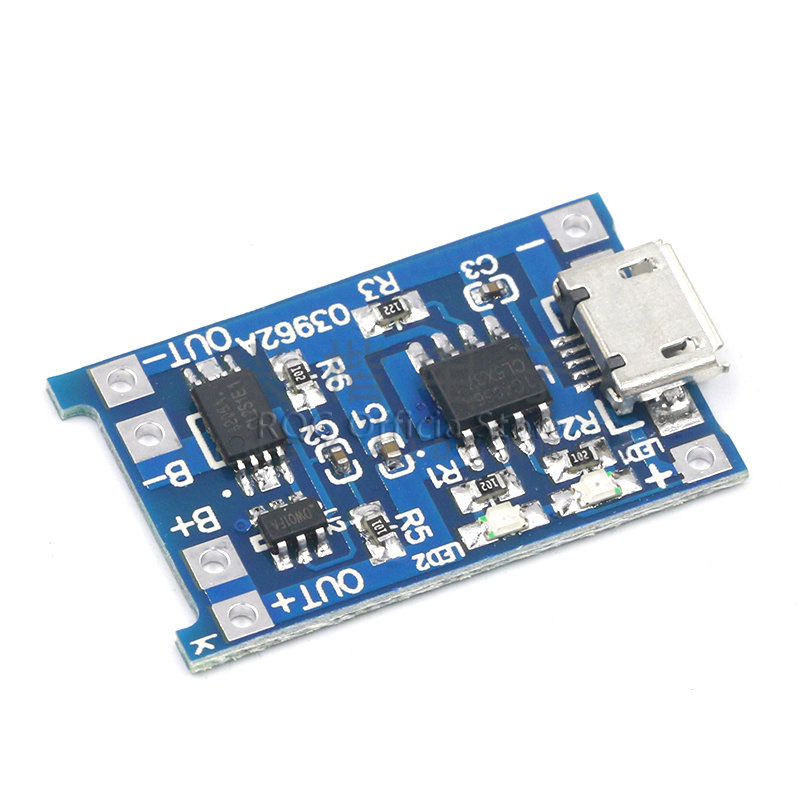

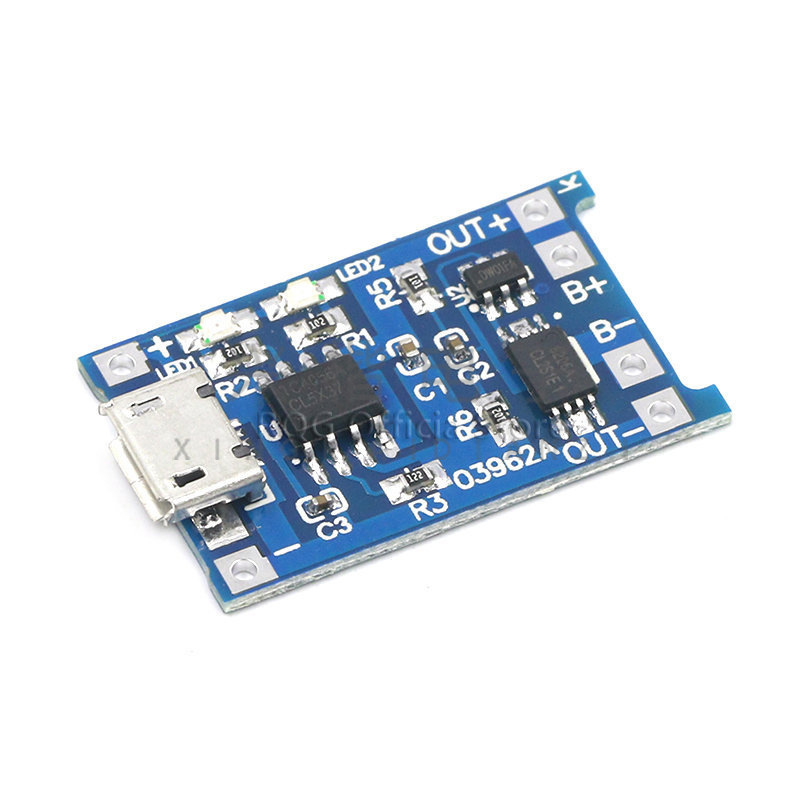

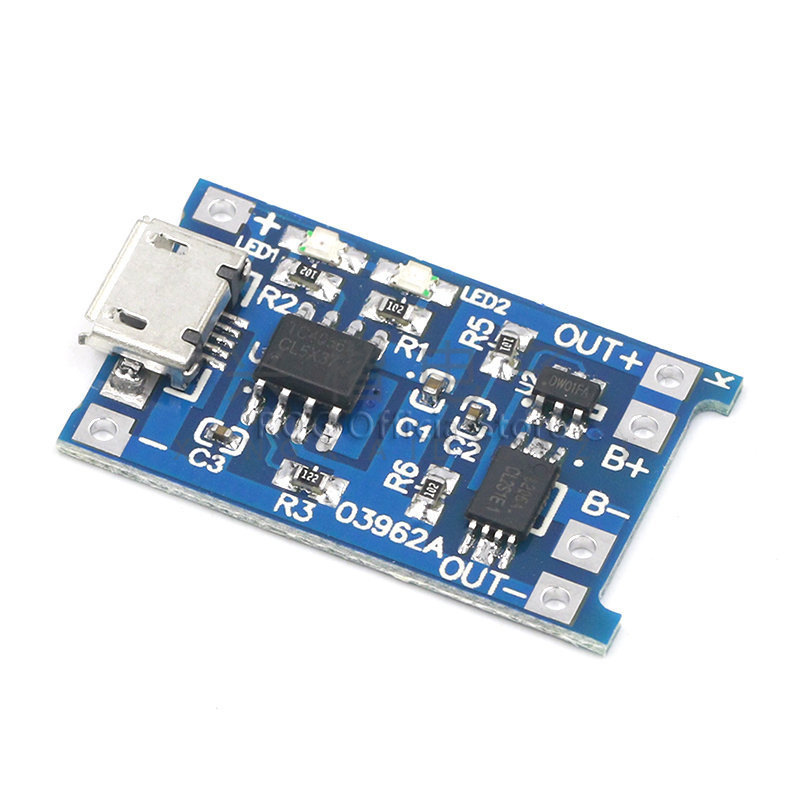

MICRO USB母座及其旁边的+ - 焊盘为电源输入端，接入5V电压。B+ 接锂电池的正极，B-接锂电池的负极。OUT+和OUT-接负载，比如接移动升压板正负极或者是其它负载。

接好电池到B+ B-，插入手机充电器到USB母座，红灯亮为正在充电，绿灯亮为充满。
