• Brand: JAYOS
• Power supply voltage: Standard
• Specifications and models: Pwm pulse frequency duty cycle adjustable

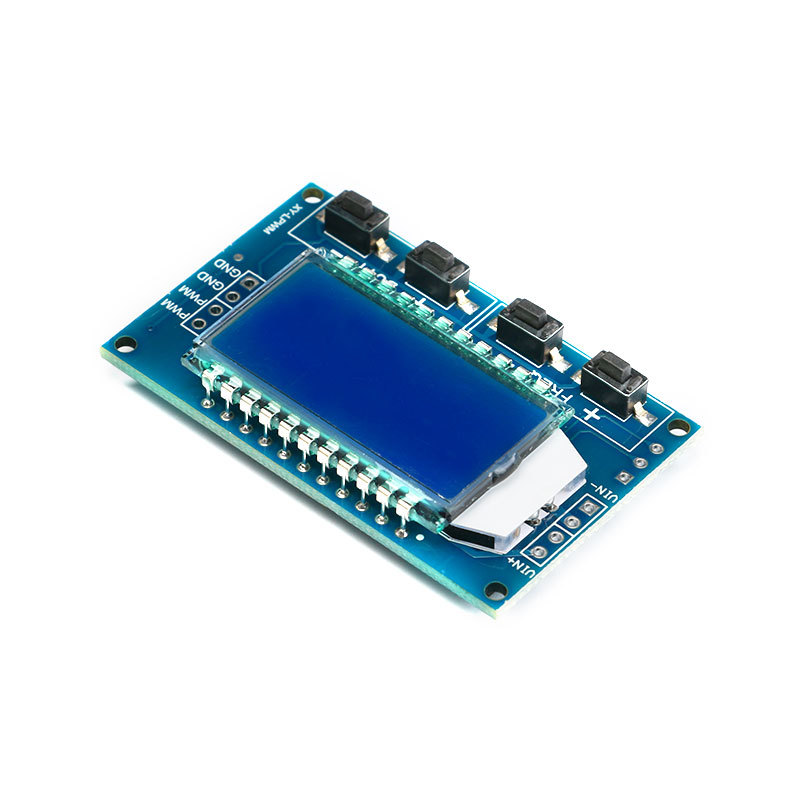

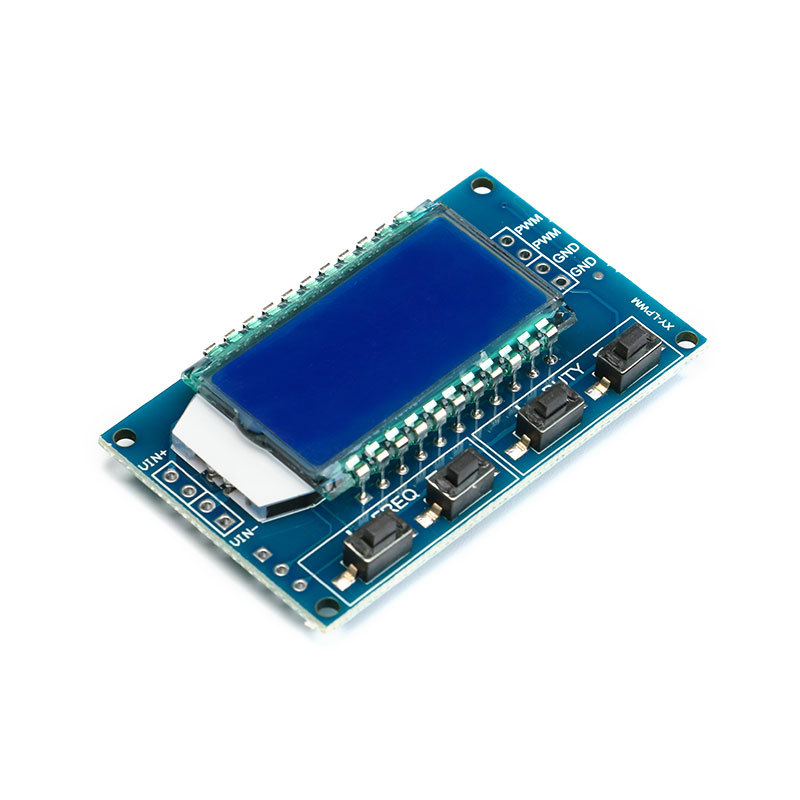

PWM脉冲频率占空比可调 模块 方波矩形波信号发生器

模块亮点：

1.LCD液晶显示频率和占空比，非常清晰， PWM输出可以分别设置频率和占空比；

2.频率范围宽，精度高；

3.可串口通信

一、模块说明

PWM输出，可以分别设置频率、占空比；

频率分为四个范围，自动切换：

1. XXX(无小数点)：最小单位是1Hz，取值范围1Hz~999Hz；

2. X.XX（小数点在百位）最小单位是0.01Khz，取值范围1.00Khz~9.99Khz；

3.  XX.X(小数点在十位)：最小单位是0.1Khz；取值范围10.0KHz~99.9KHz

4.  X.X.X (小数点在十位和百位)：最小单位是1Khz；取值范围1KHz~150KHz

e.g. 频率显示：100 表示PWM输出100Hz的脉冲；

                        1.01 表示PWM输出1.01K的脉冲；

                        54.1 表示PWM输出54.1KHz的脉冲；

                        1.2.4表示PWM输出124KHz的脉冲；

占空比取值范围：0~100%；

所有设置参数，掉电保存。

二、参数设置

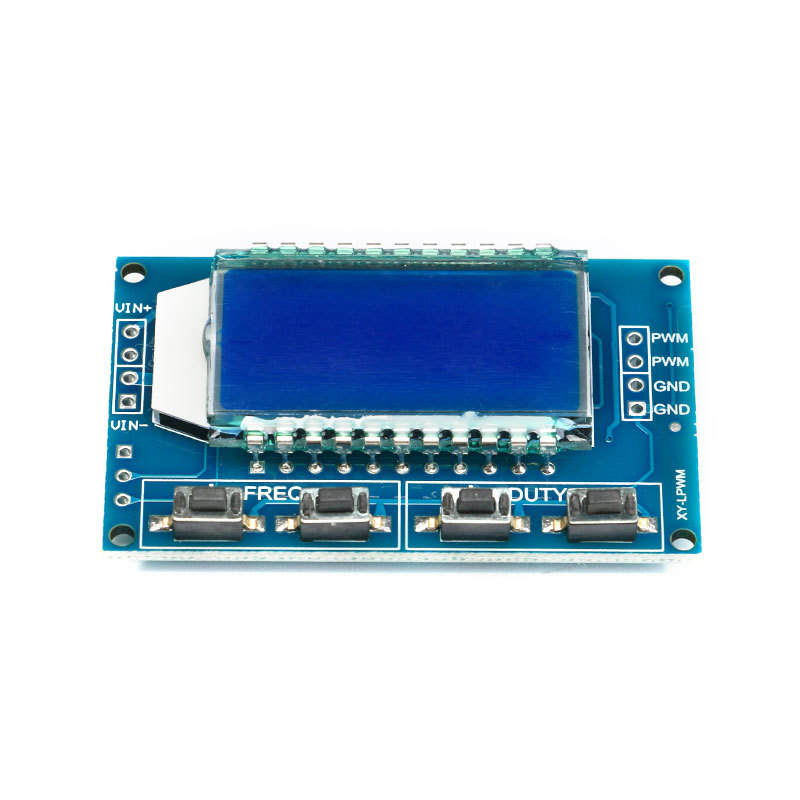

模块有4个独立按键，用来设置频率和占空比，支持短按（增加或减小一个单位）和长按（快速增加或减小），非常简单，设置完参数自动保存，掉电不丢失。

三、模块参数：

1.工作电压：3.3~30V；

2.频率范围：1Hz~150KHz；

3.频率精度：在每个范围上的精度是2%左右；

4.信号负载能力：输出电流可在5~30ma左右；

5.输出幅度：PWM幅值与供电电压相等；

6.环境温度：-20~+70℃。

四、适用范围：

1.用作方波信号发生器，产生方波信号供实验开发使用；

2.用来产生控制电机驱动器的方波信号；

3.产生可调脉冲，供MCU使用；



4.产生可调脉冲，控制相关电路（PWM调光调速等应用）。

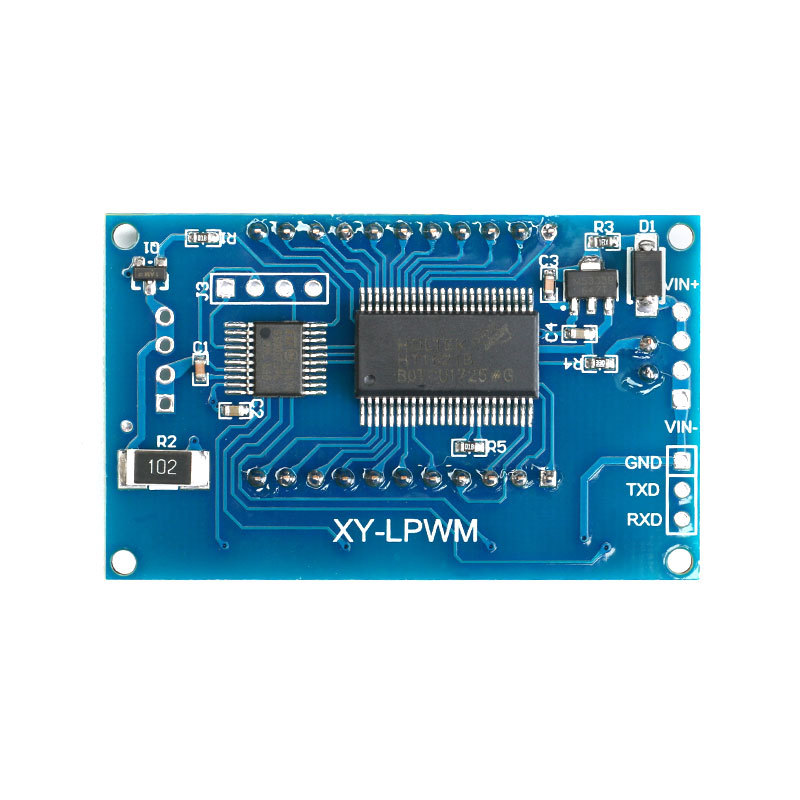

五、串口控制（单片机TTL电平通信）

通讯标准:9600 bps数据位 :8
停止位 :1
校验位 :none
流控制 :none

1、         设置PWM的频率

“F101”:设置频率为101 HZ     (001~999)

“F1.05”:设置频率为1.05 KHZ      (1.00~9.99)

“F10.5”:设置频率为10.5KHZ  (10.0~99.9)

“F1.0.5”:设置频率为105KHZ  (1.0.0~1.5.0)

2、         设置PWM的占空比

“DXXX”:设置PWM的占空比为XXX；(001~100)

例如D050，设置PWM占空比是50%

3、         读取设置参数

发送“read”字符串，读取设置的参数。



设置成功返回：DOWN；



设置失败返回：FALL。
