Water Lamp Kit Ne555 + Cd4017 Water Lamp Electronic Diy Parts...

• Brand: Deep fame
• Power supply voltage: 0
• Specifications and models: NE555 + CD4017

套件名称：NE555+CD4017流水灯套件/散件

电源电压：2.5－－14.5V

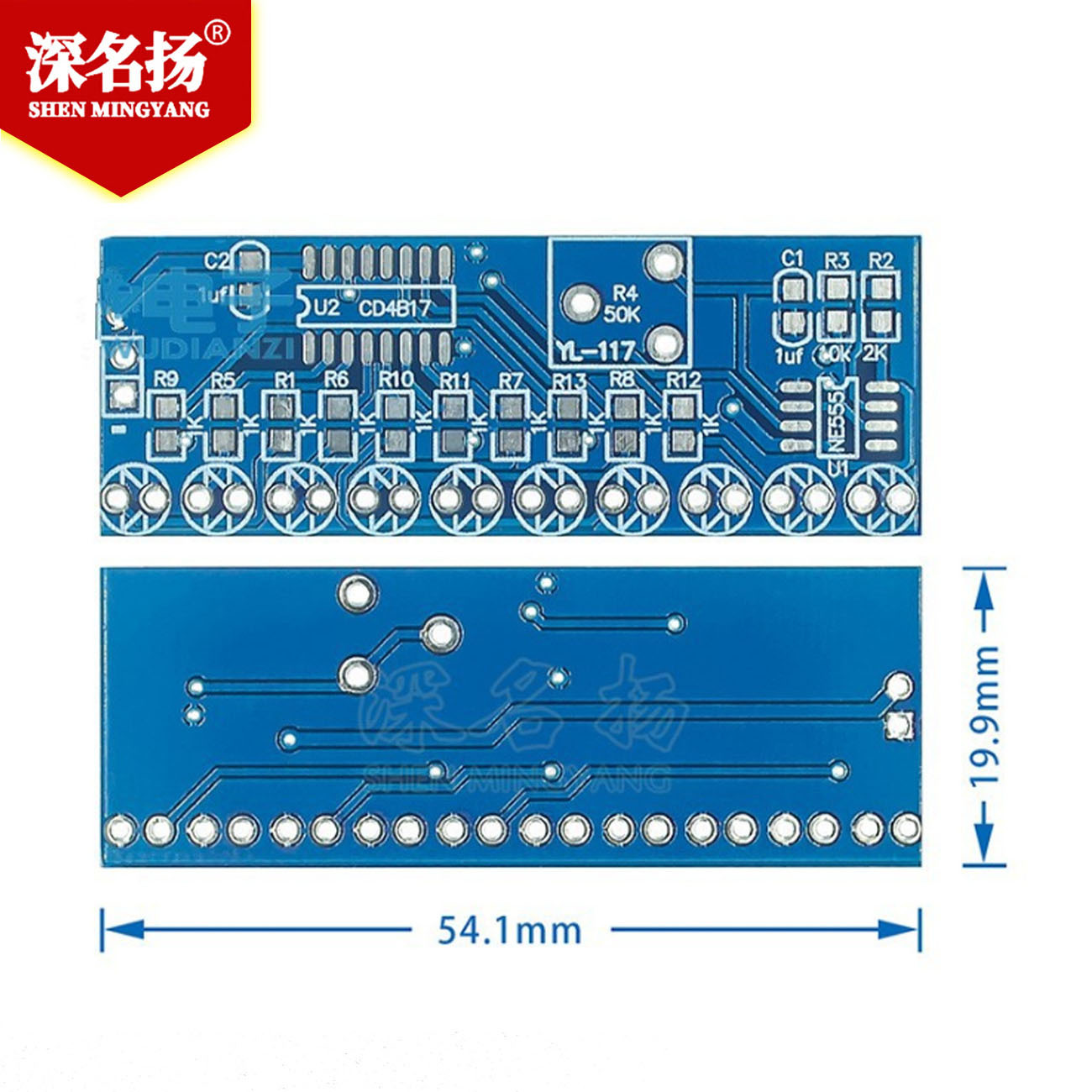

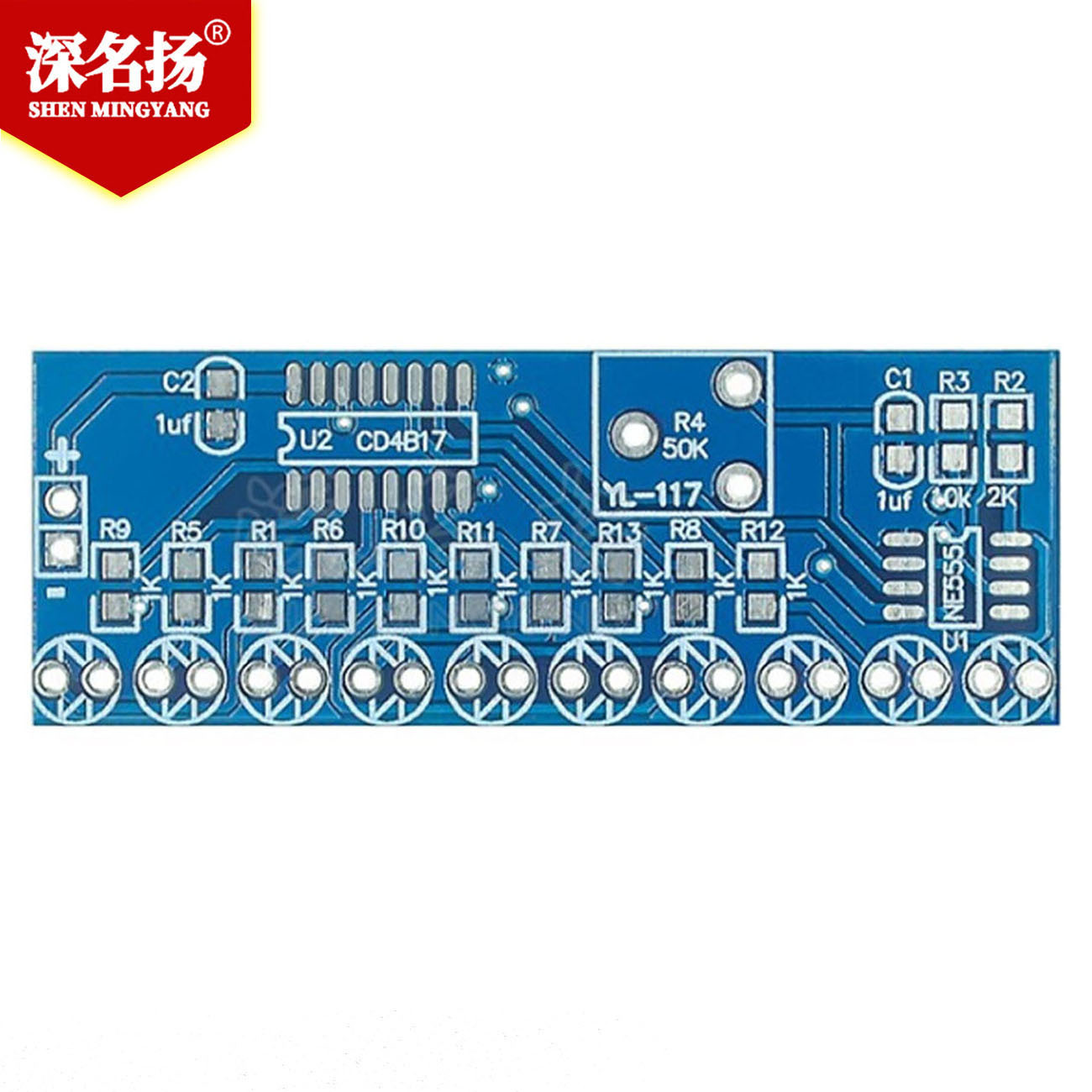

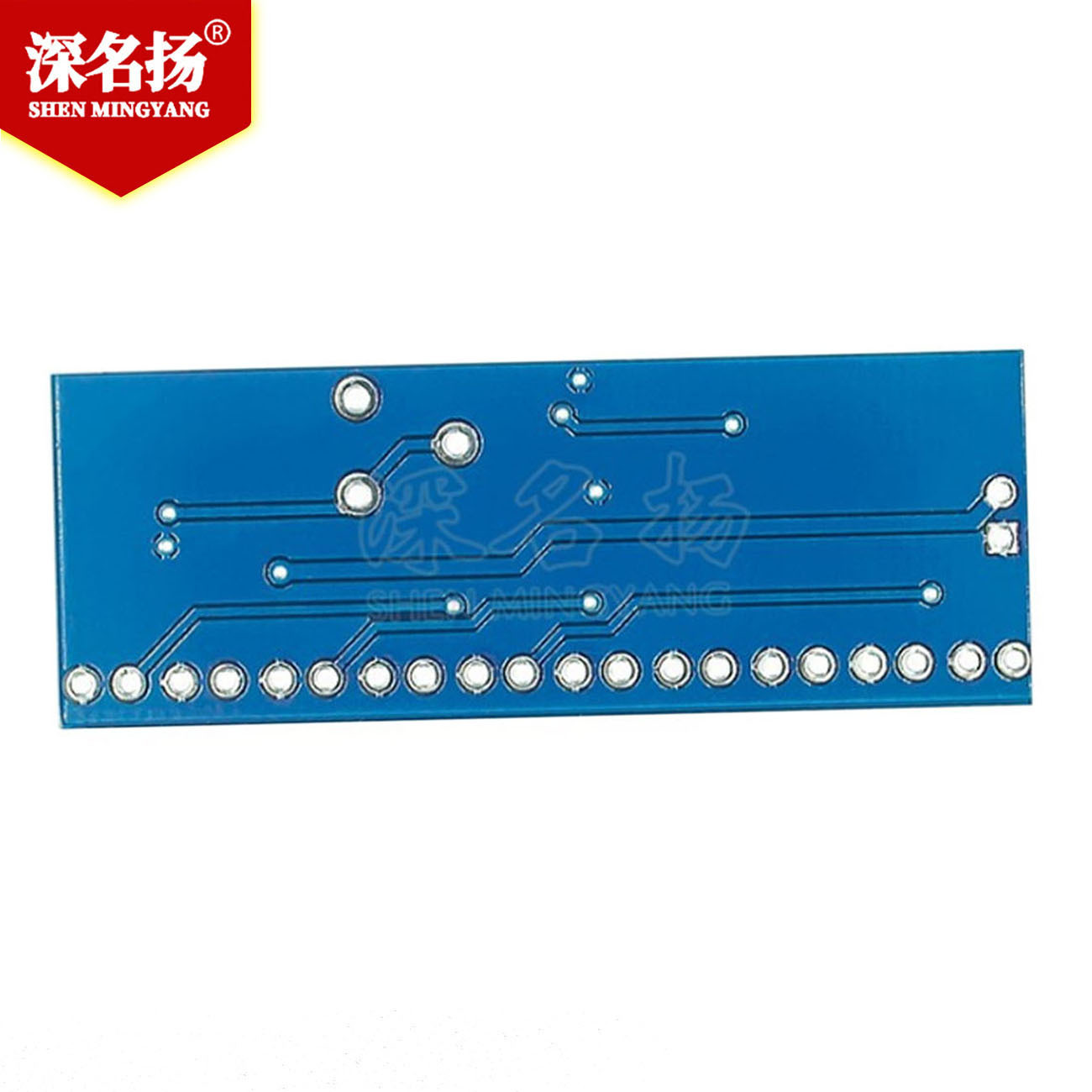

PCB尺寸：5.4cm*2.1cm

PCB厚度：1.6mm

电路原理：
本套件主要由时钟发生电路和十进制计数器电路构成,

由NE555为核心的自激多谐振荡器,电源通过R2,R3,R4向电容C1充电,当C1刚开

始充电时,NE555的2脚还处于低电平,故输出端3脚呈高电平,当电源经R2,R3,R4向C1充电到2/3电源电压时,输出端3脚电平由高变

低,NE555内部放电管导通,电容C1经R4,R3,NE555的7脚放电,直到C1两端的电压低于1/3电源电压时,NE555的3脚电平又由低电平变为

高电平.C1又再次充电,如此循环形成了振荡。充电时间为：0.695(R2+R3+R4)C1,　放电时间为：0.695(R4+R3)C1,调节R4可以控制振

荡器的输出频率,NE555的时钟振荡信号不断的加在CD4017的14脚，在CD4017的10个输出端上接有10只LED,当CD4017的10个输出

端在时钟信号作用下轮流产生高电平，则D1--D10依次被点亮，从而形成流水灯效果。

调节R4即可调节LED灯的流动速度。

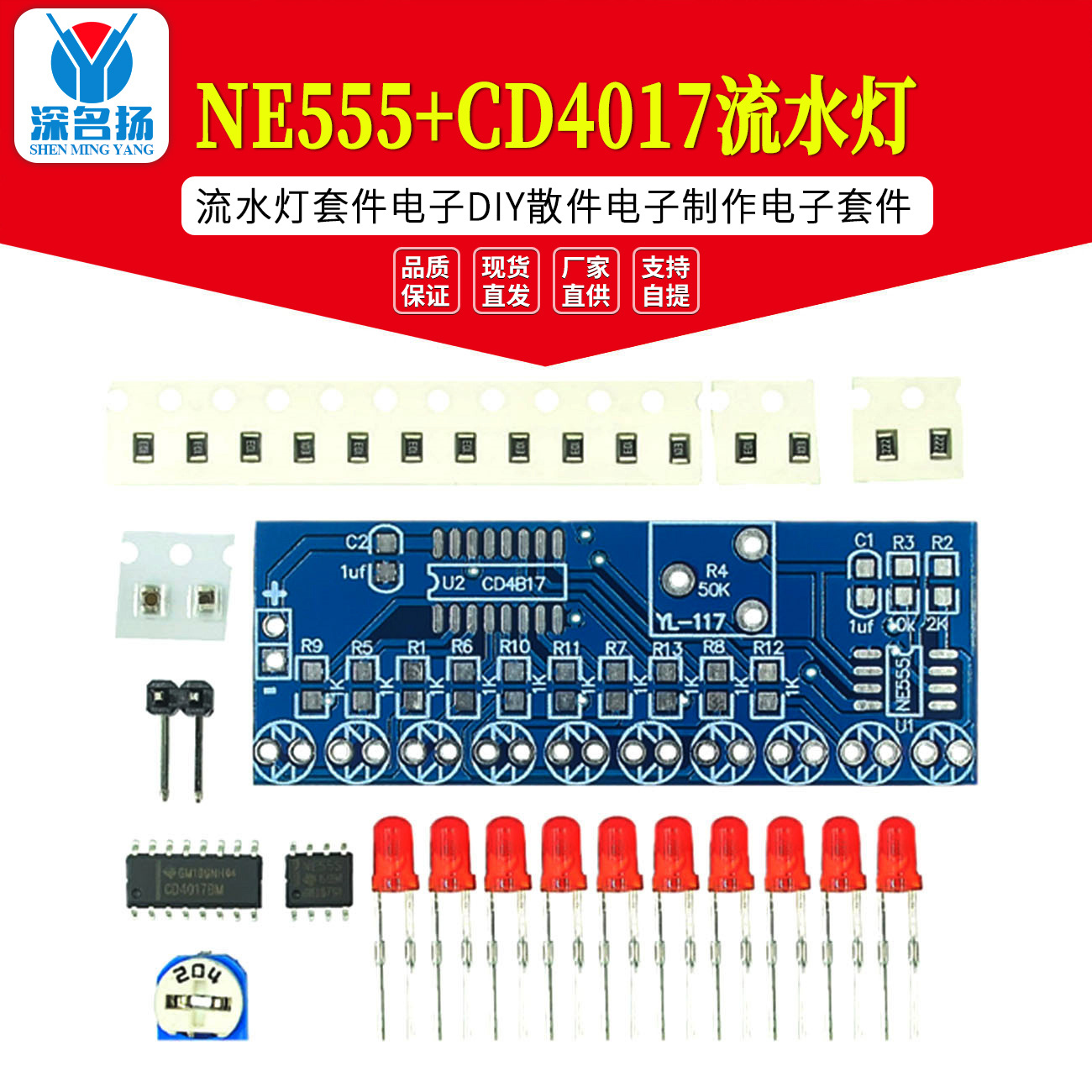

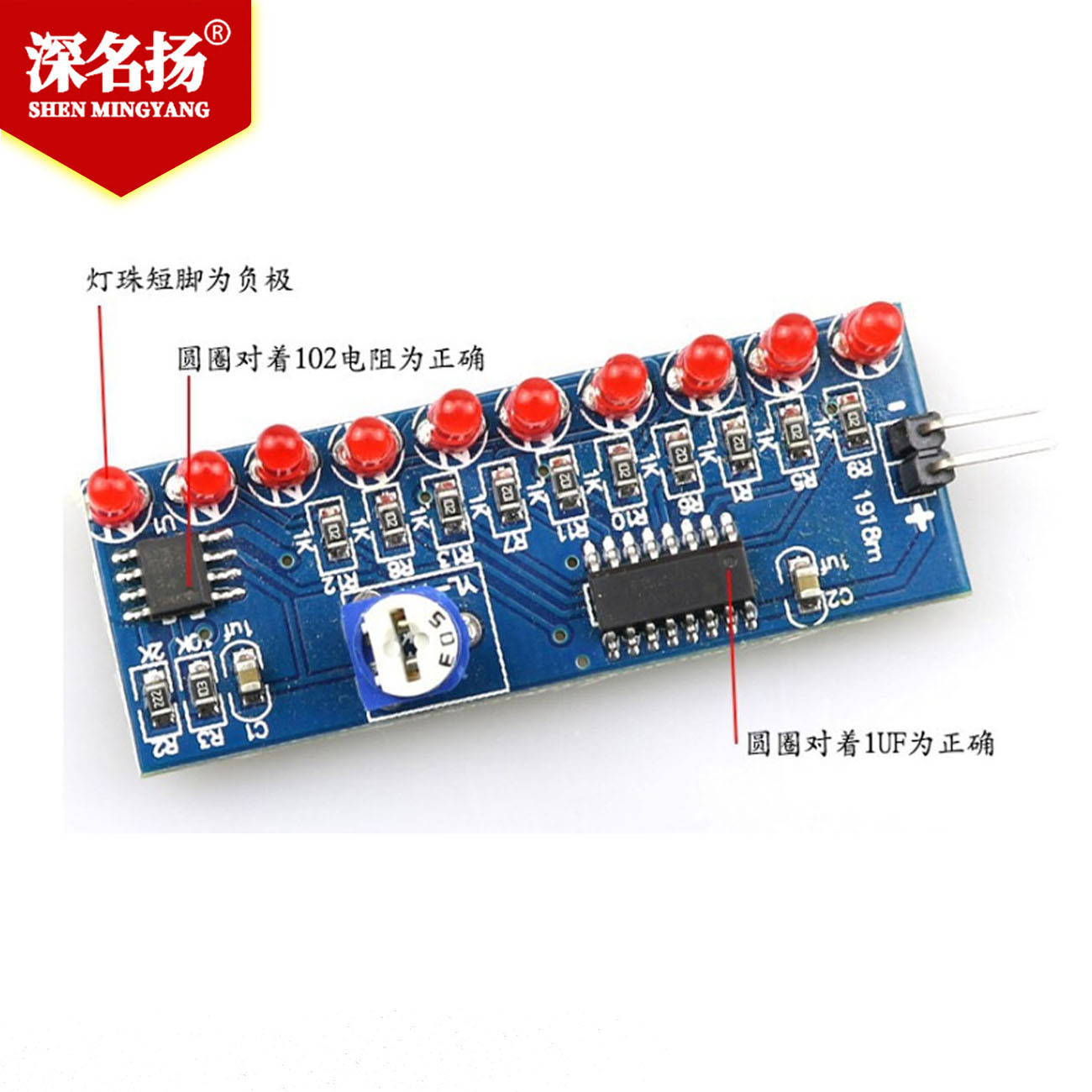

散件元件清单：

元件名称              数量

PCB板                   1

2P弯排针              1

1UF电容               2

3mmLED 红        10

1K电阻                10

2.2K电阻            1

10K电阻             1

50K兰白电位器  1

NE555               1

CD4017             1
