Name: Max7219 Digital Tube Display Module Control Module Can Be Cascaded...
Brand: C2G Mall
Availability: InStock

Brand: Hongwei Micro
Model: Max7219 digital tube display module
Specifications and models: HW-179
Item No.: HW-179
Special service: 0

大大节省您的单片机资源，不需要开定时器扫描,把单片机解放出来做更多的事情！只需要在更新显示数据时，传一次数据！

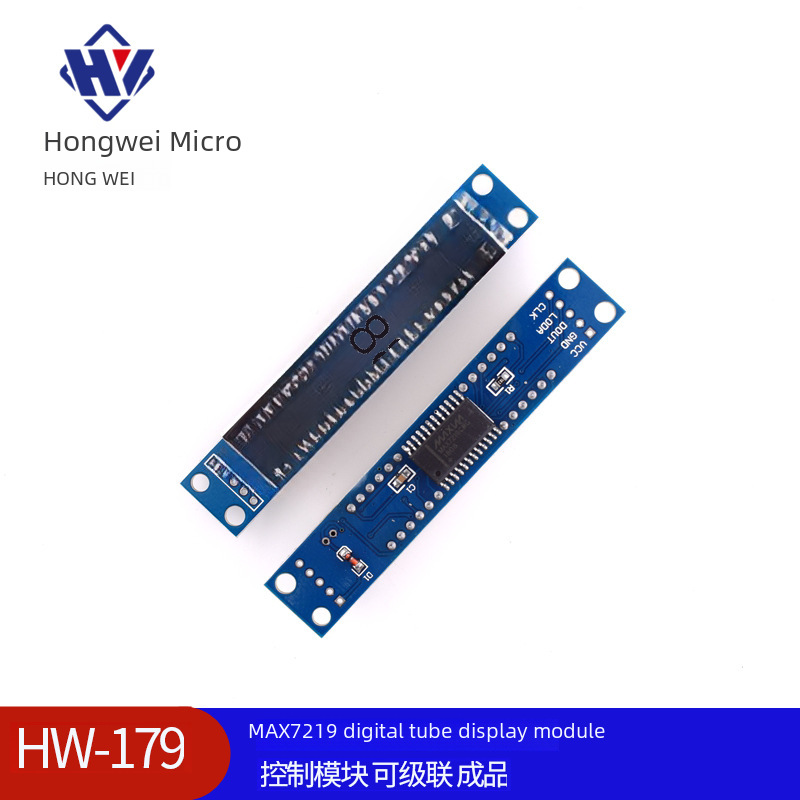

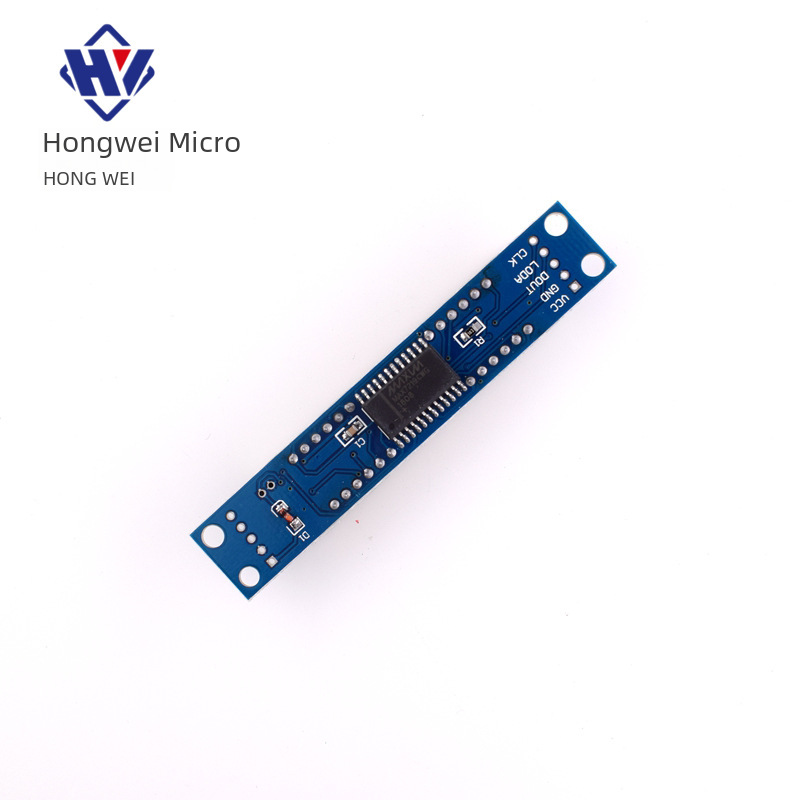

MAX7219数码管显示控制模块

MAX7219是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流。

一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。
整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。

只需要3个IO口即可驱动8位数码管！数码管显示时无闪烁！支持级联！

PCB板四个角采用铜螺柱固定，可有效防止短路等意外情况发生！

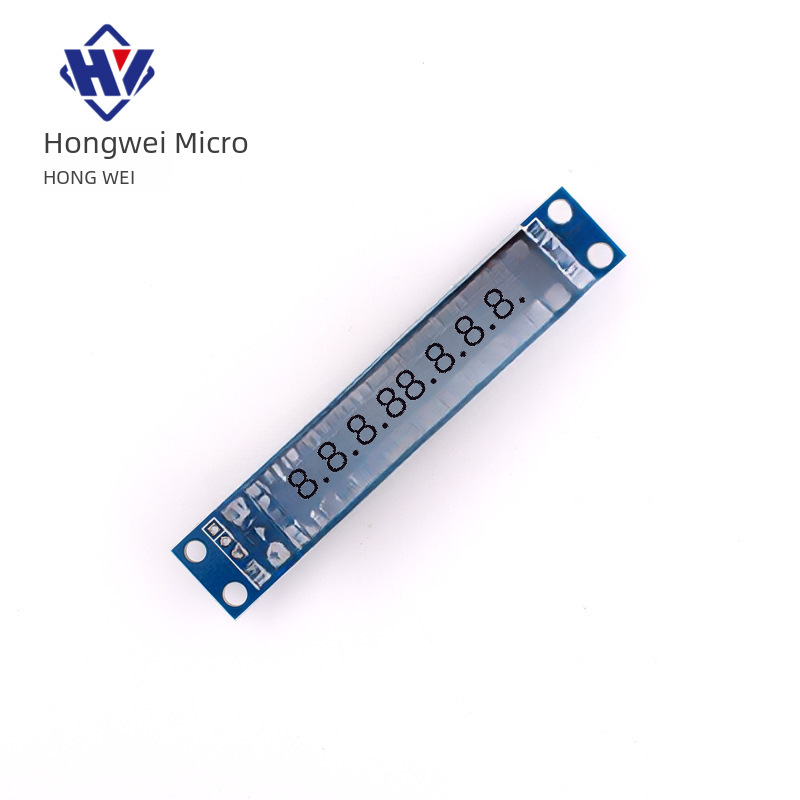

数码管为0.36寸4位一体共阴极数码管

本模块兼容5V/3.3V单片机(51/AVR/STM32.......)

接线说明(以提供的程序为例，可以接任意IO口，在程序中修改端口定义即可)：

VCC→5V

GND→GND

DIN→P00

CS →P01

CLK→P02

注意事项：

1.VCC与GND千万不要接反，以免烧坏芯片
