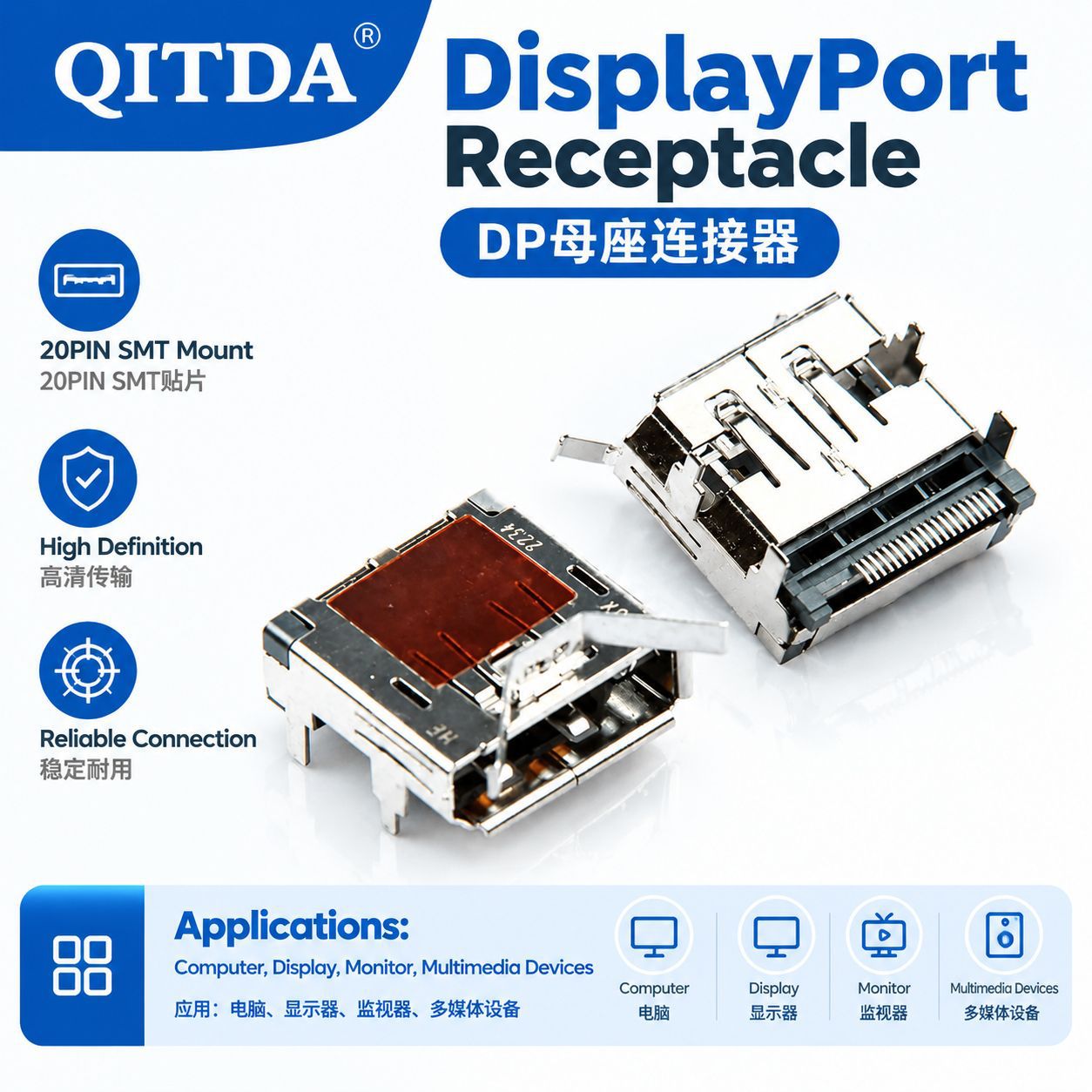

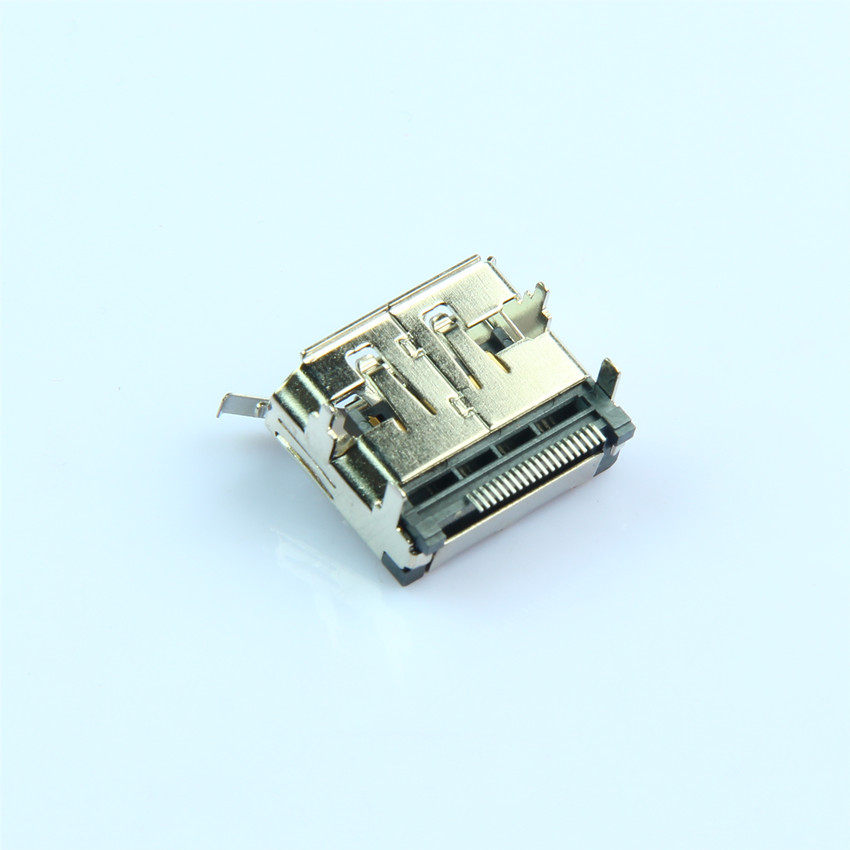

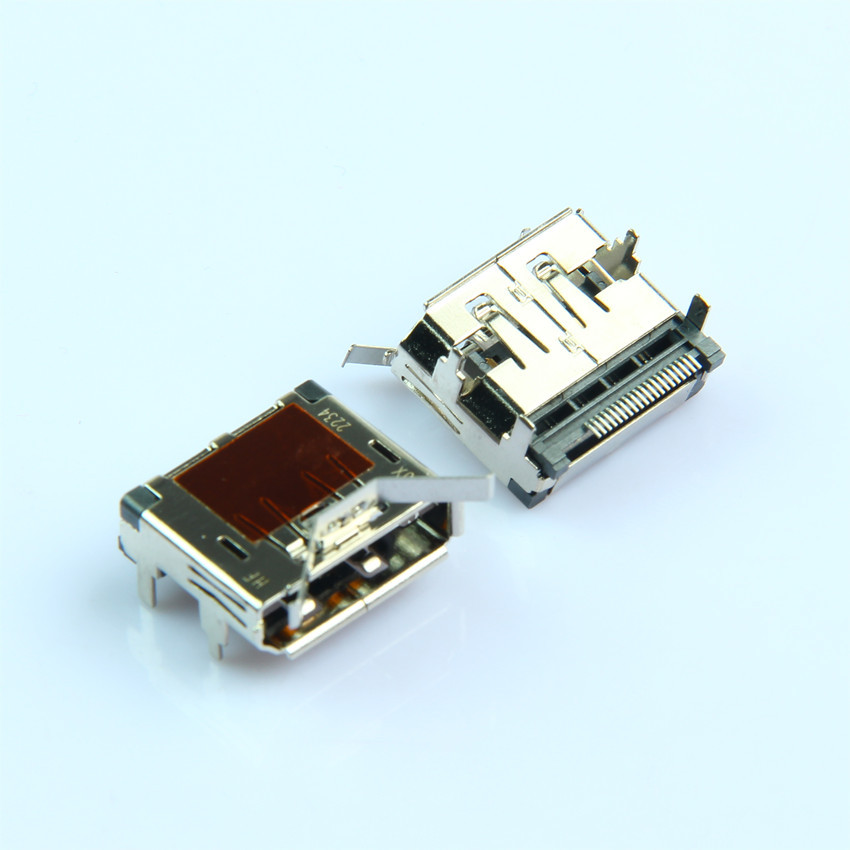

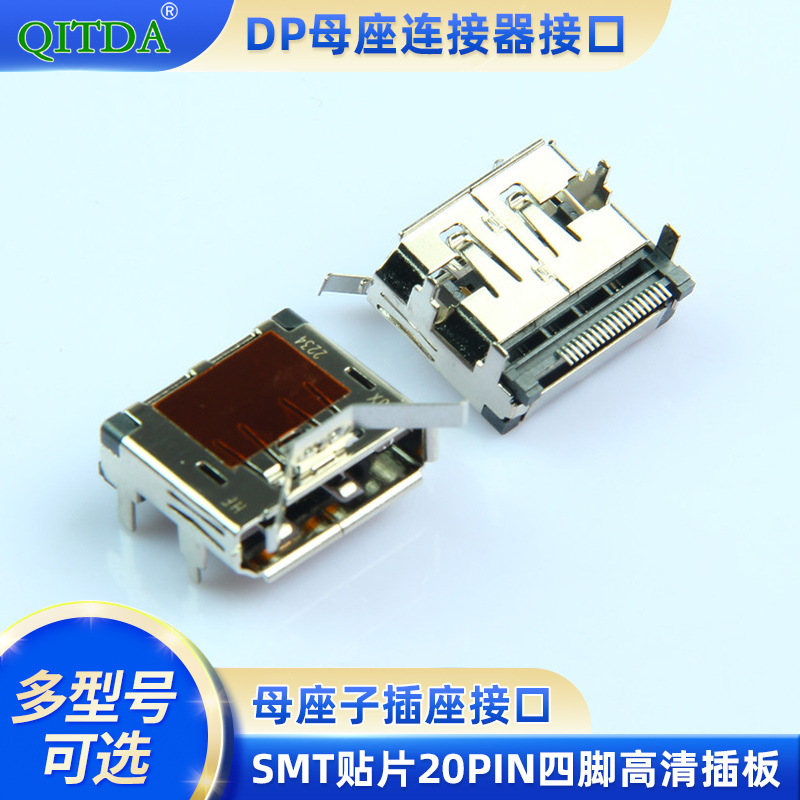

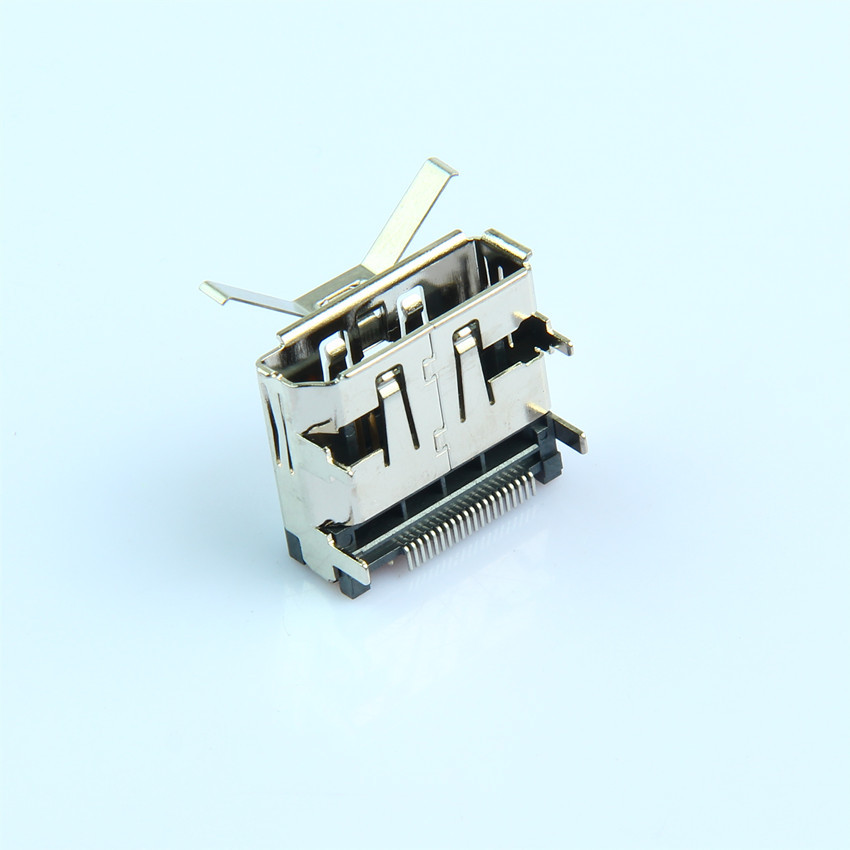

Dp Female Connector Interface Smt Patch 20pin Four-pin High-definition...
In Stock
₵5.77
Wholesale MOQ: 5+
Specifications
Estimated Shipping
Air Express
3–7 days
Air Normal
12–16 days
Sea Freight
50–60 days
Secure Payment
Encrypted payment via Hubtel.
C2G Managed Shipping
We handle procurement and direct shipping to Ghana.
Product Details & Specifications
- Brand: Qitaida
- Model: DP female connector interface SMT patch 20PIN four-pin plug-in socket interface female connector
- Number of poles: 9
- Insulator material: LCP
- Application Fields: Display driver board, independent graphics card PCB, laptop motherboard, Type-C expansion dock, industrial all-in-one machine, video matrix, advertising machine, capture device
- Specifications: DP female connector interface
二、产品基础属性
基础规格
- 产品名称：DP 母座 / DisplayPort 母座连接器
- PIN 针数量：20PIN
- 安装方式：卧式 SMT 贴片 + 四脚 DIP 固定插板
- 对接规格：标准 DP 公头
- 工艺适配：SMT 机器贴装，支持回流焊
- 可选版本：有无定位柱、卷边 / 平口、不同镀金厚度可选
原材料配置
- 胶芯：LCP 耐高温塑胶，UL94 V-0 阻燃等级，高温焊接不易变形
- 信号端子：磷青铜材质，表面镀金，提升导电性能与抗氧化能力
- 外壳：铜壳，镀镍处理，完整屏蔽结构，降低电磁干扰
- 固定脚：一体成型金属固定插脚，加固焊接
电气性能
- 额定电压：30V AC
- 额定电流：0.5A / Pin
- 接触阻抗：≤50mΩ
- 绝缘阻抗：≥500MΩ（DC500V）
- 耐压：500V AC，持续 1 分钟无击穿
- 传输性能：支持 DP 高清音视频高速信号传输
机械参数
- 插拔寿命：≥5000 次
- 四脚加固结构，插拔受力不易脱焊、翘座
- 标准卡位结构，保证公头插接稳固不松动
环境特性
- 工作温度：-25℃ ~ +85℃
- 储存温度：-40℃ ~ +85℃
- 可支持盐雾 24 小时测试（定制选项）
三、产品亮点
✅ 四脚加固设计：插接受力时有效防止连接器脱焊，设备稳定性更强
✅ 全包金属屏蔽壳：抑制 EMI 电磁干扰，保障高清信号稳定传输
✅ LCP 耐高温胶芯：适配 SMT 高温回流焊，适合自动化大批量生产
✅ 标准 DP 接口尺寸，兼容常规 DP 线材公头
✅ 款式丰富，支持定制镀金厚度、结构样式，可提供规格书与样品
✅ 全包金属屏蔽壳：抑制 EMI 电磁干扰，保障高清信号稳定传输
✅ LCP 耐高温胶芯：适配 SMT 高温回流焊，适合自动化大批量生产
✅ 标准 DP 接口尺寸，兼容常规 DP 线材公头
✅ 款式丰富，支持定制镀金厚度、结构样式，可提供规格书与样品
四、应用范围
显示器驱动主板、笔记本 PCB、高清采集卡、显卡、Type-C 拓展坞、广告机、工业一体机、视频矩阵、车载显示设备、高清播放器等各类带 DP 信号输出 / 输入设备。
五、采购信息
支持样品测试；标准编带包装，适配自动贴片机；可定制结构、镀金厚度；提供 CAD 图纸、规格书。
