Mini Battery Indicator Module, Universal For Dry Batteries, Percentage...

• Brand: Rongbo Jiachuang
• Power supply voltage: 6.3V-50V
• Specification model: Mini Power Indicator Module

产品特点
1.超小体积，轻松嵌入各类便携设备

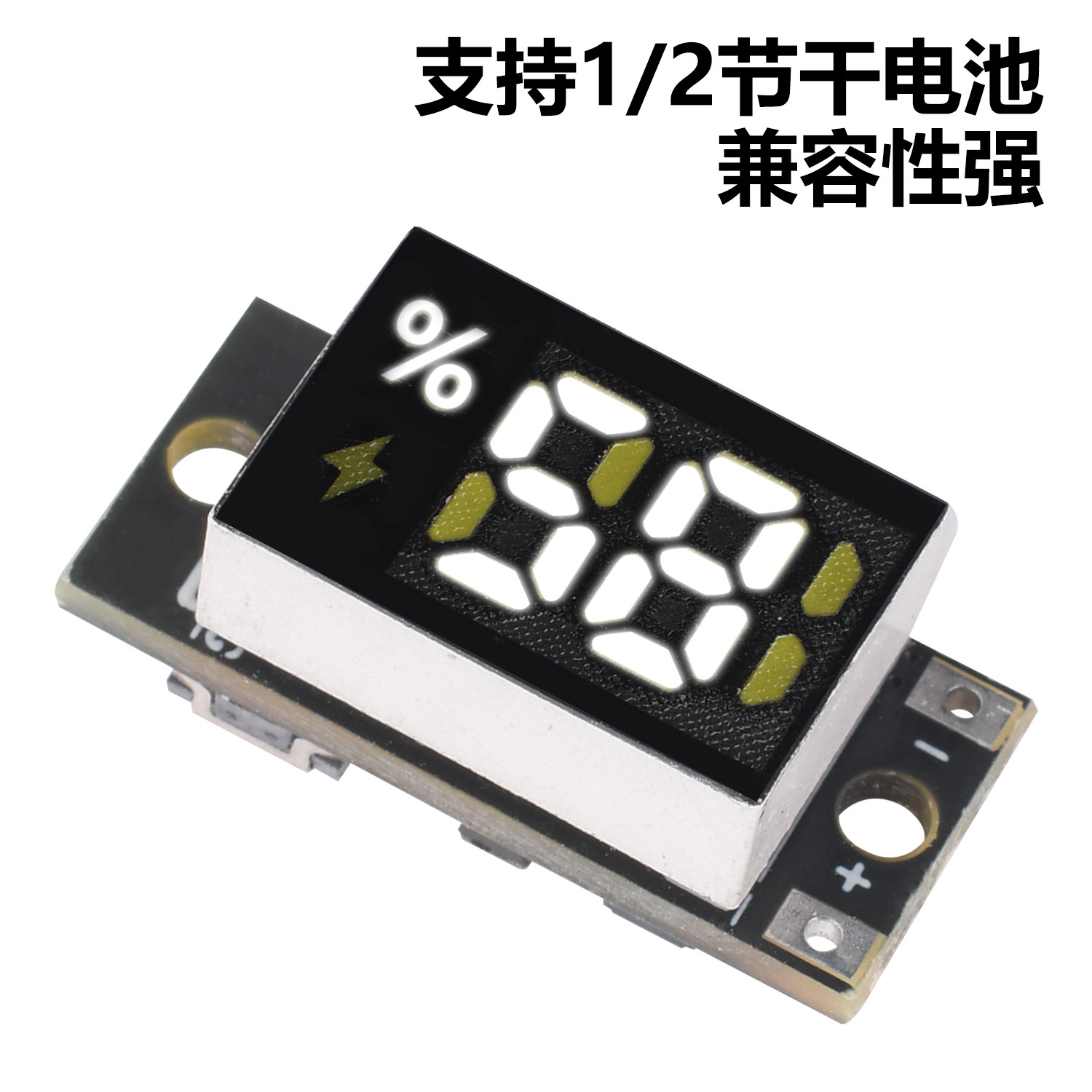

2. 支持1/2节干电池，兼容性强

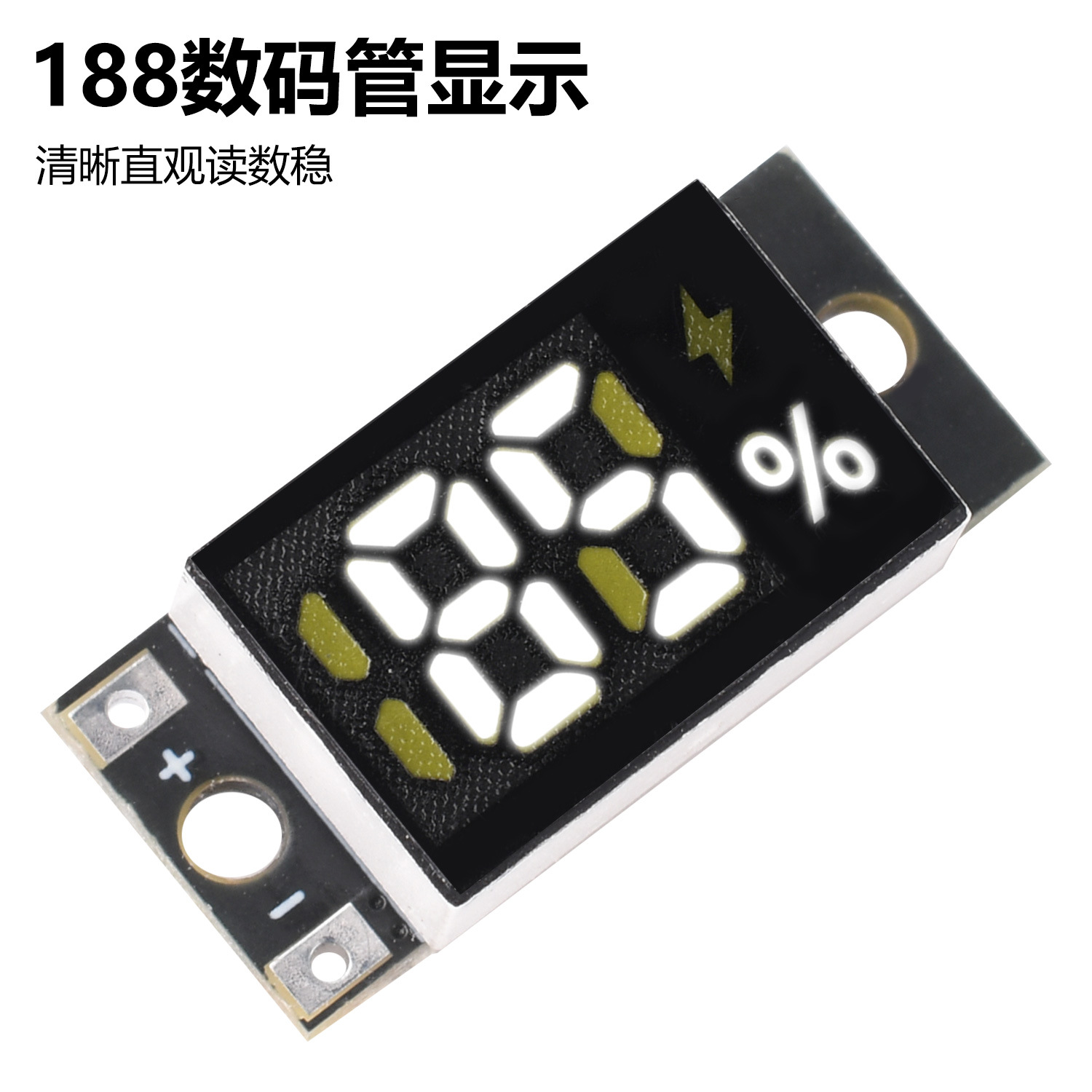

3. 188数码管显示，清晰直观读数稳

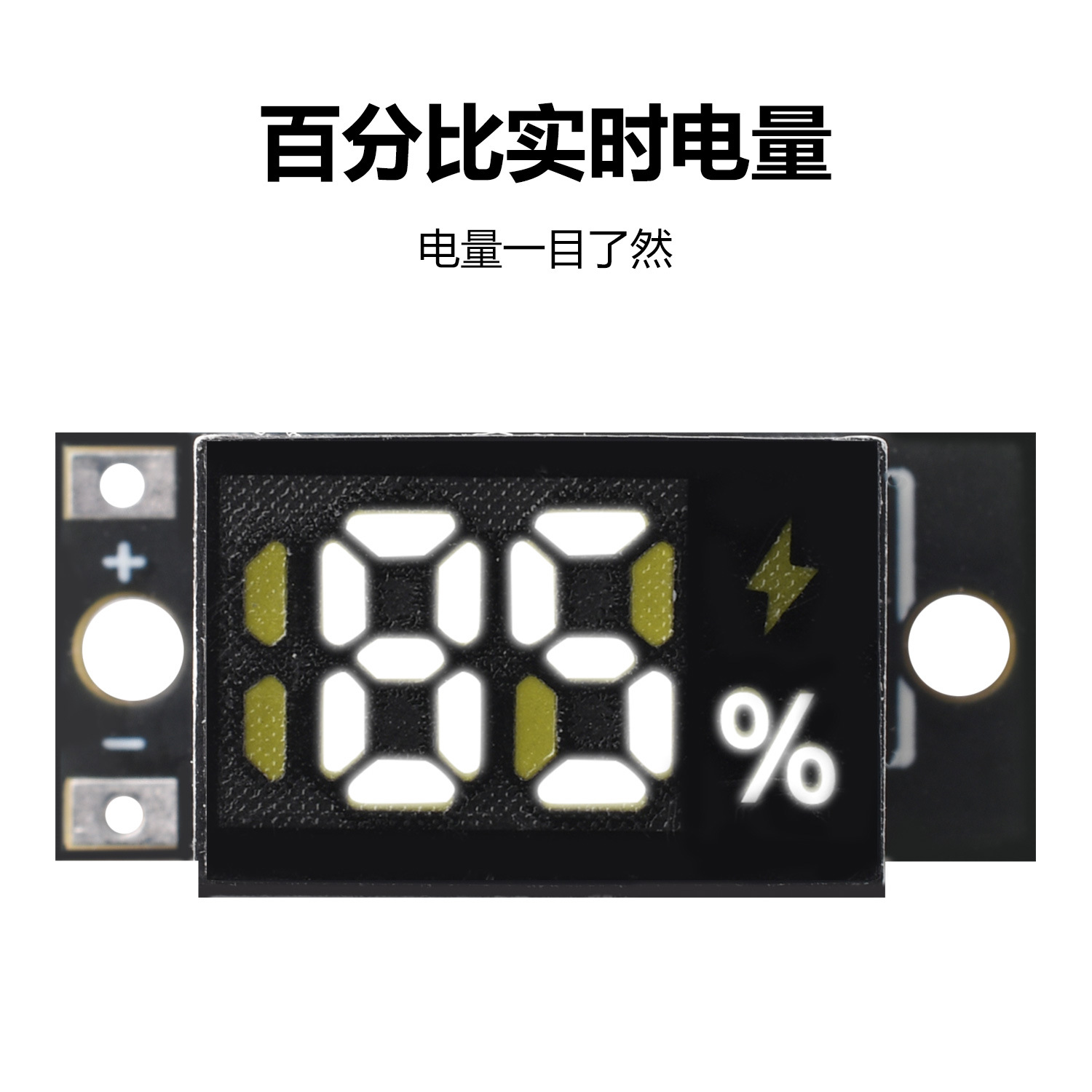

4. 百分比实时电量，电量一目了然
5. 超低功耗设计，延长使用时间

产品参数
最高耐压：4V±10%
电压量程范围：1.2~3.1V
电池容量：不限
电量显示：0%~100%
检测精度：100%±1%
平均工作电流：约0.036W±10%
平均待机电流：约0.00003W±10%
模块尺寸：18.1mm*8mm*7.8mm（长*宽*厚，手工测量存在细微误差，具体实物为准）
输出控制：有，自动/手动
反接保护：无（正负极不能反接，否则损坏模块）

产品简介
本品适用A AA AAA 1节DC 1.5V或2节DC 3V 碳/碱性干电池百分比电量指示；带智能控制功能，默认为（自动模式）上电亮3.8秒自动关闭，短按背面按钮再亮3.8秒自动关闭，长按3秒后切换模式后（手动模式），短按背面按钮一开一关功能
注：干电池容量较小，切换为手动模式时需谨慎使用避免亏电

注意事项

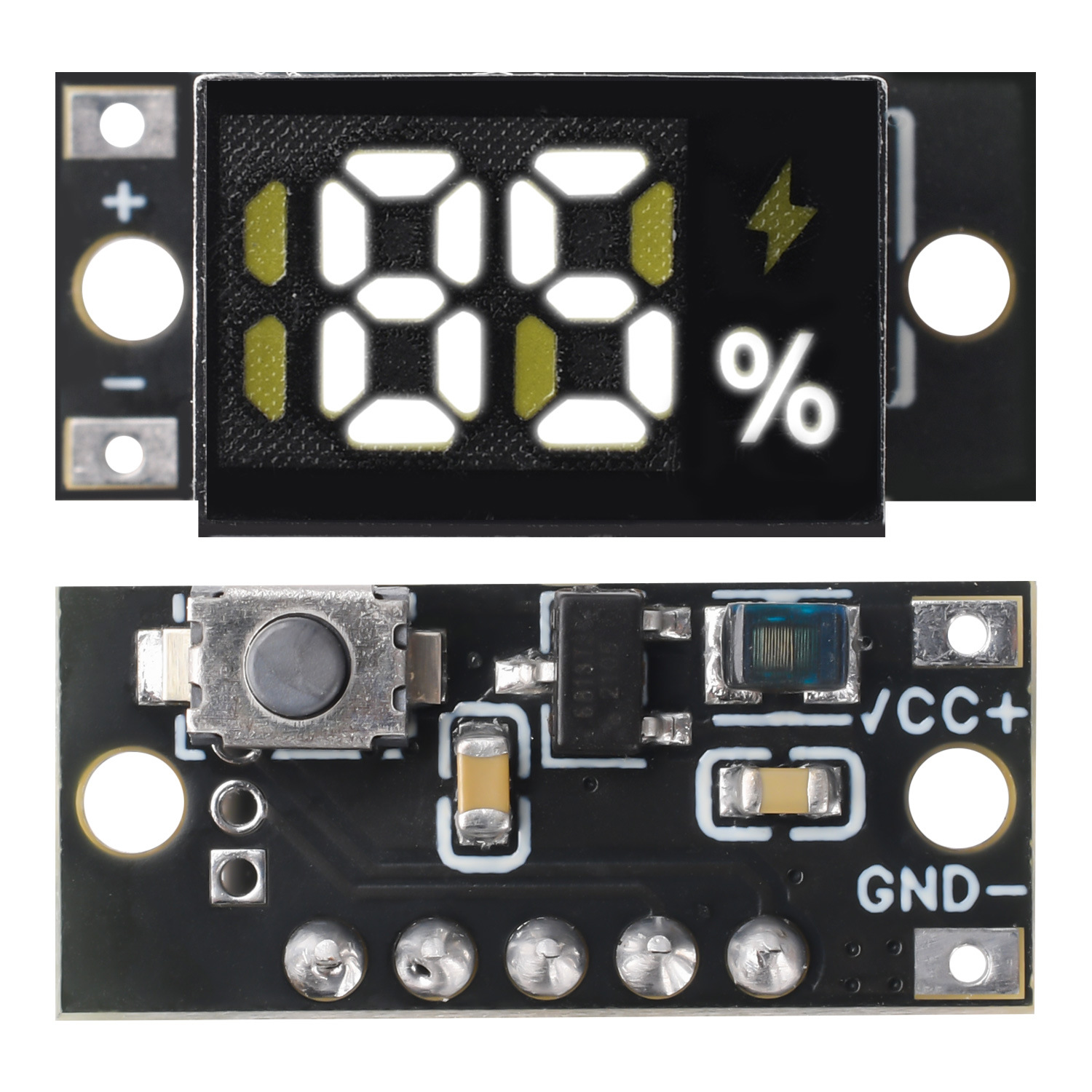

1、VCC接电池正极，GND接电池负极，板子前后均有标识
2、接线时需断电，否则不小心碰到板子后面引脚容易短路烧坏模块；焊接好后确认电源正负极没有碰到电量表后面的引脚焊盘再上电
3、无反接保护，正负极接错会烧坏模块，建议确认正负极再接线

包裹清单
电量显示模块*1
